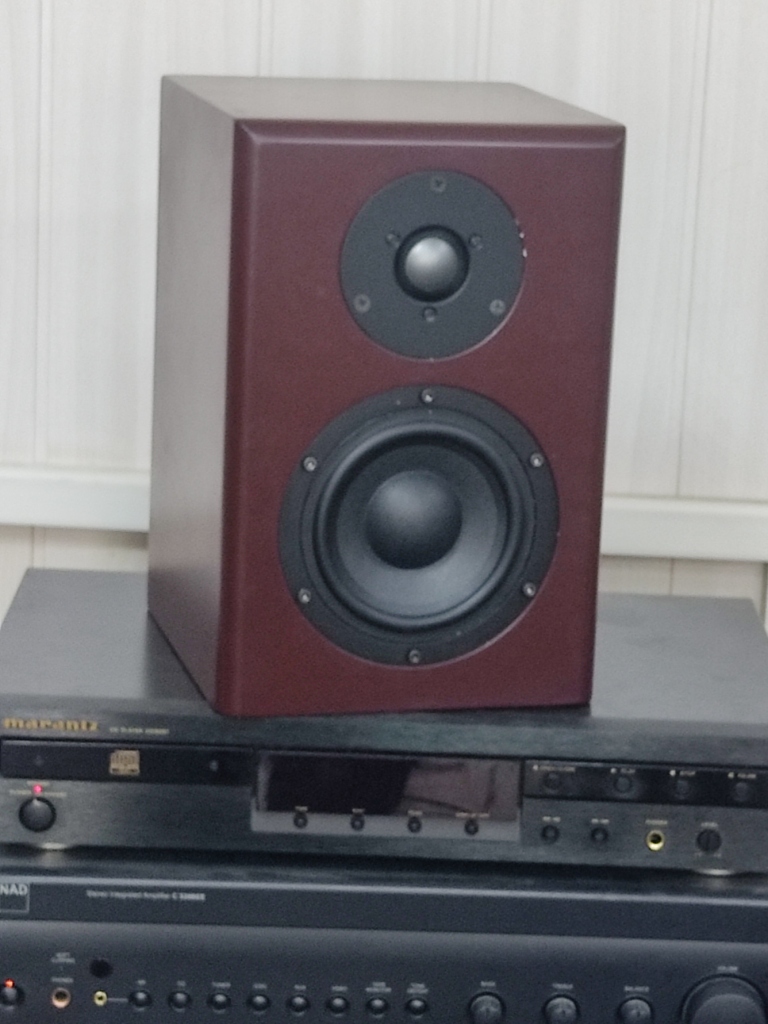

Лямбда
Двухполосная акустическая система для самостоятельного повторения.
Версия 8.0
Cопротивление 8 Ом.
Диапазон воспроизводимых частот 45(-3dB) - 22000 Гц.
Чувствительность 86 dВ/2.83
Фазоинвертор. Внутренний обьём 8 литров.
Геометрические размеры корпуса 21*30*20 см.
Диапазон воспроизводимых частот 45(-3dB) - 22000 Гц.
Чувствительность 86 dВ/2.83
Фазоинвертор. Внутренний обьём 8 литров.
Геометрические размеры корпуса 21*30*20 см.
Щелевой фазоинвертор с задним расположением порта , не требующий дополнительного демпфирования резонансов.
Применение длиноходного басового динамика позволило эффективно и неискажённо воспроизводить даже самые низкие частоты в реальных музыкальных сигналах , а применение нашей вч головки с керамическим куполом позволило обеспечить максимальную разборчивость в сч-вч диапазоне. Гладкие АЧХ динамиков позволяют применить разделительные фильтры низкого порядка дающие высокую "музыкальность" при воспроизведении практически любых жанров от симфонической музыки до рока.

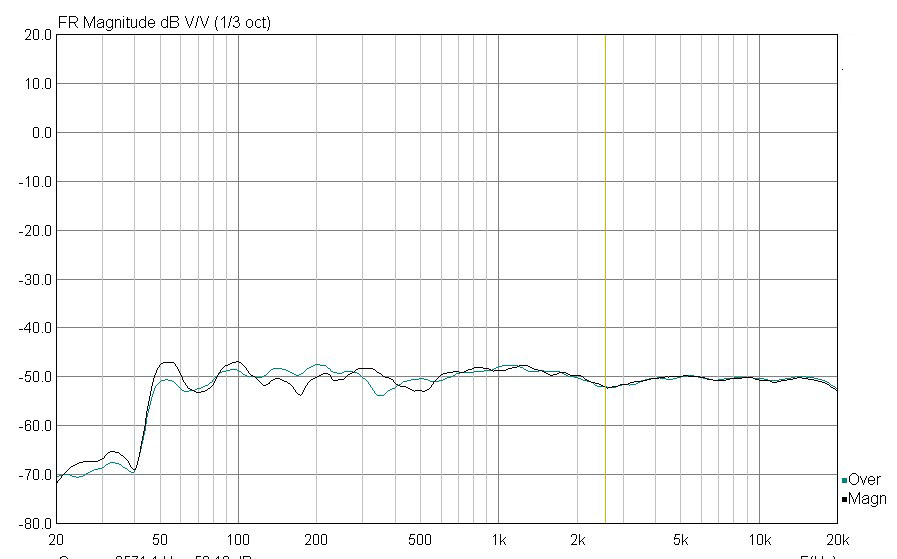

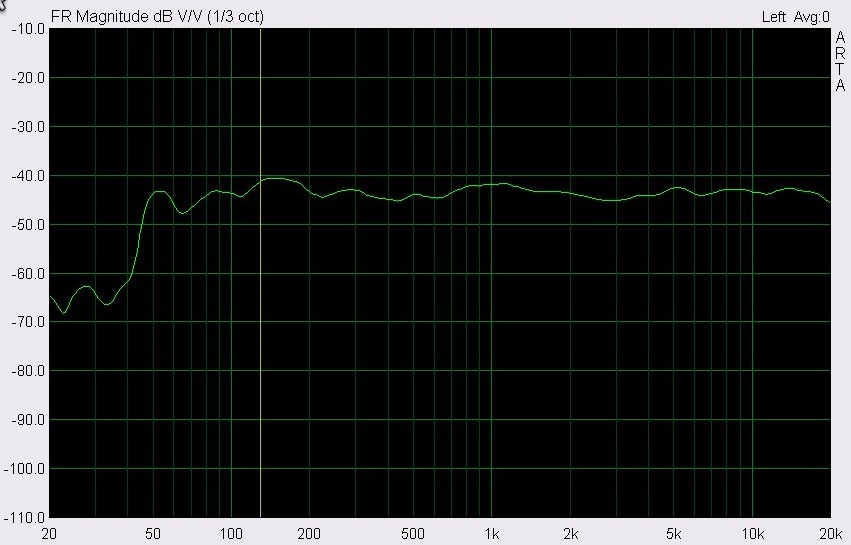

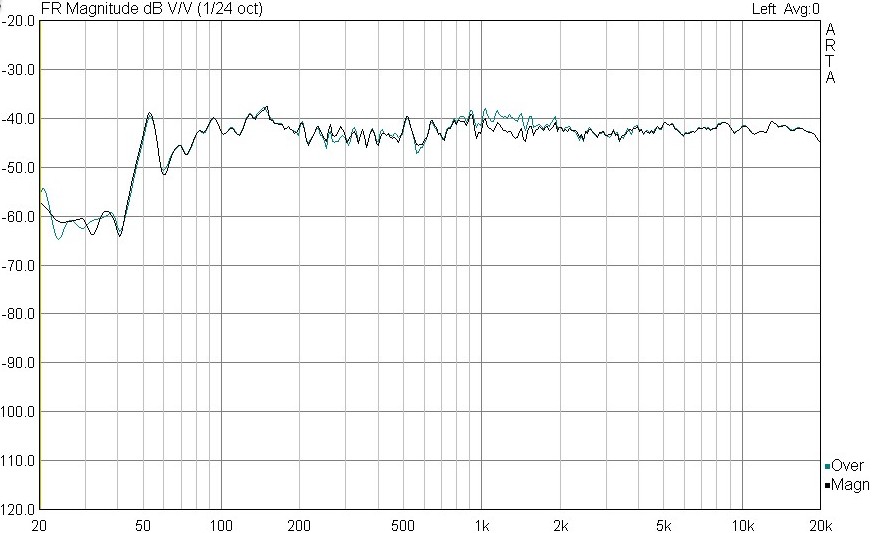

АЧХ АС в незаглушеной комнате с расстояния 1,5 метра.

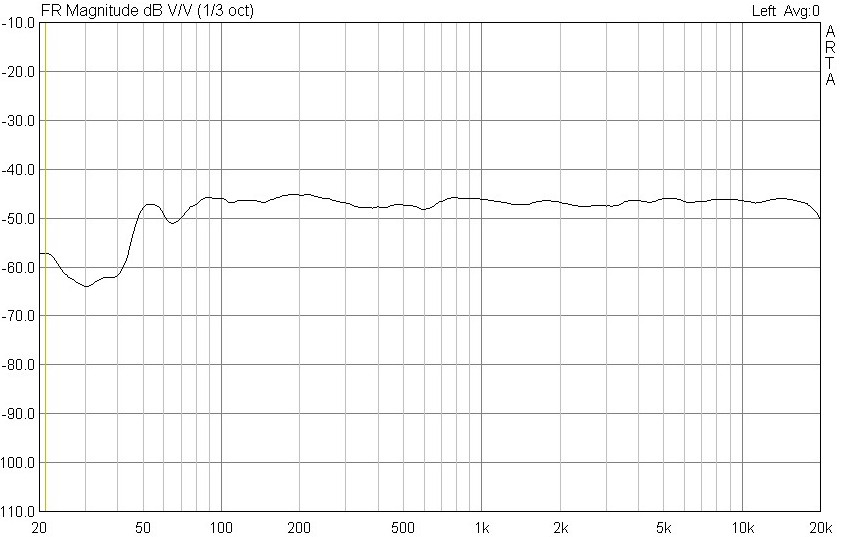

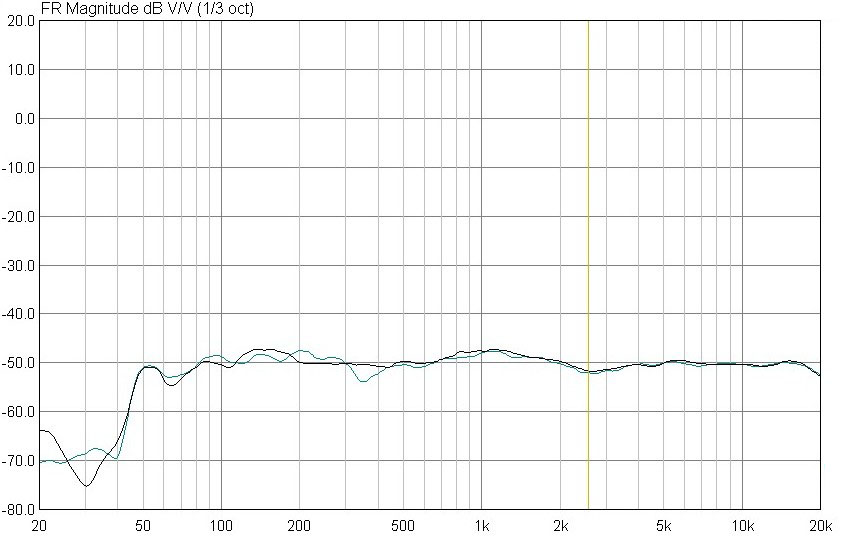

АЧХ АС в незаглушеной комнате с расстояния 1 метра 0,8 метра
Все АЧХ приведены к одному уровню.
В связи с тем что длинны акустических волн на частотах ниже прим. 500 герц и ниже становятся соизмеримыми с геометрическими размерами АС, размерами комнаты измерения и размерами предметов в ней, то формируется сложная волновая картина в точках измерения которая отражается в виде волнистости АЧХ в указаной зоне частот. Видно ,что вершины и впадины, их характерные частоты и уровни давления на них зависят от расстояния от точки измерения до АС но не искажают общую интегрированнную картину поведения АС в низкочастотной области.

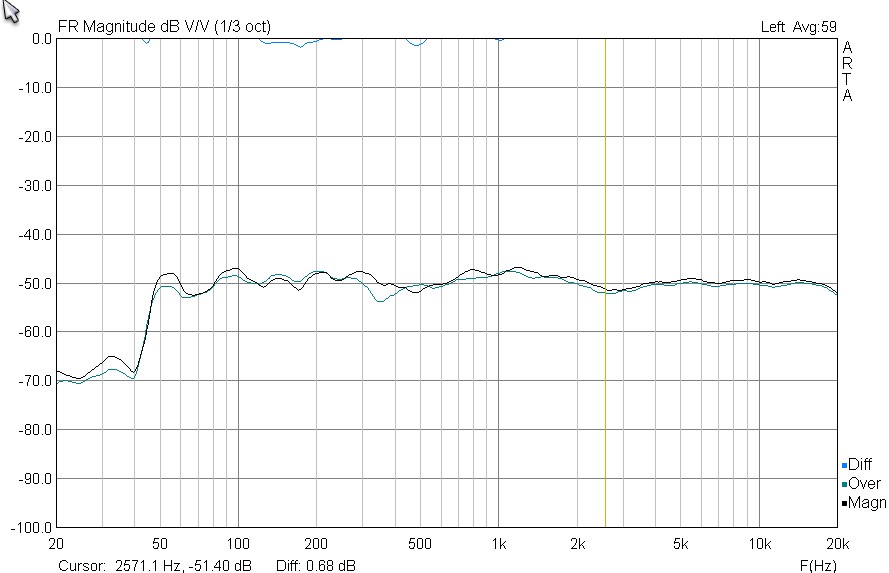

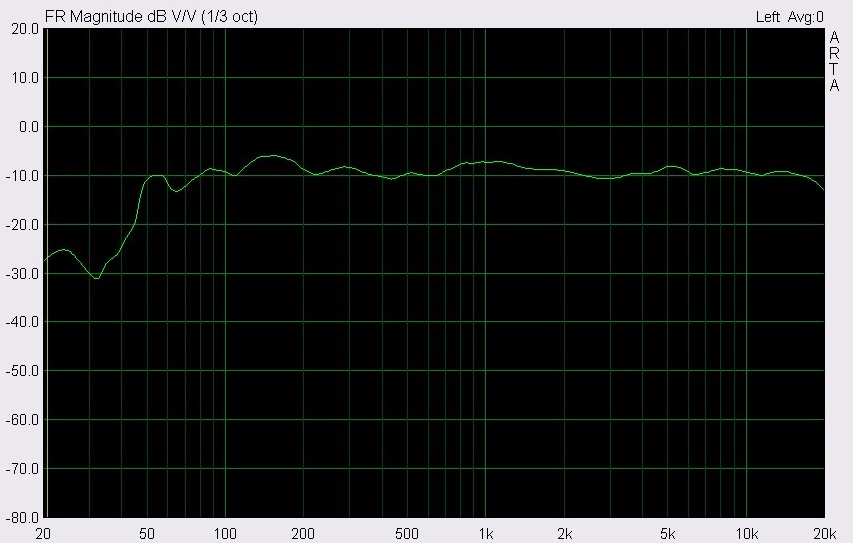

АЧХ АС в незаглушеной комнате с расстояния 0,8 метра 0,6 метра

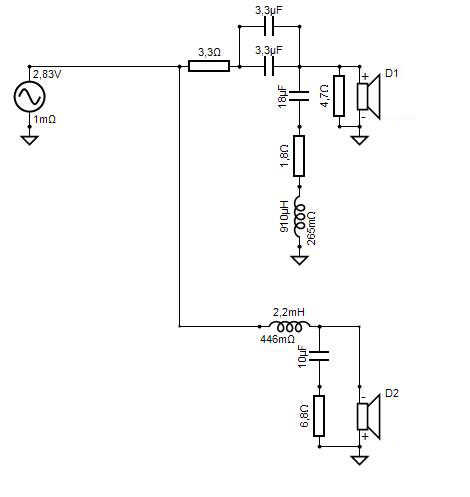

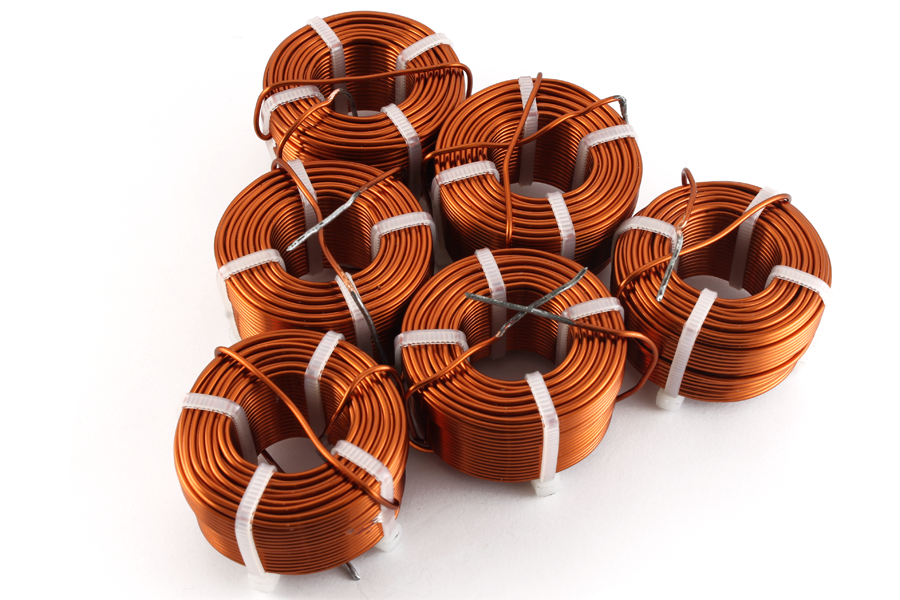

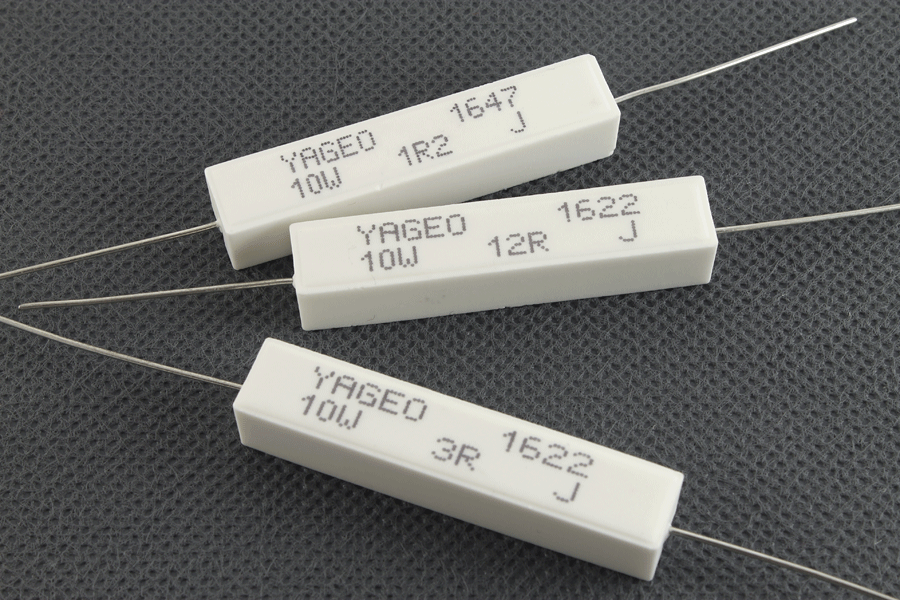

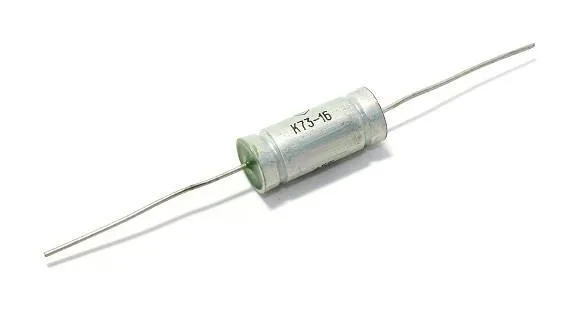

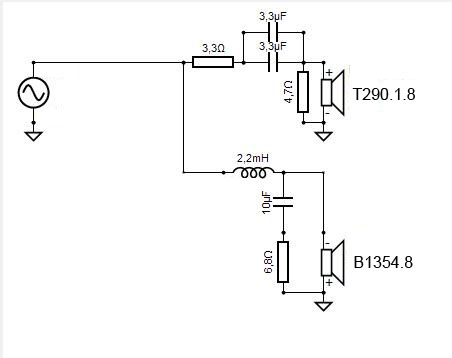

Схема электрическая. Использованы простые конденсаторы к73-16 , катушка на воздушном сердечнике намотана медным проводом диаметр 0,8 мм, резисторы керамические 10 Ватт. ВЧ головка инвертирована относительно НЧ.

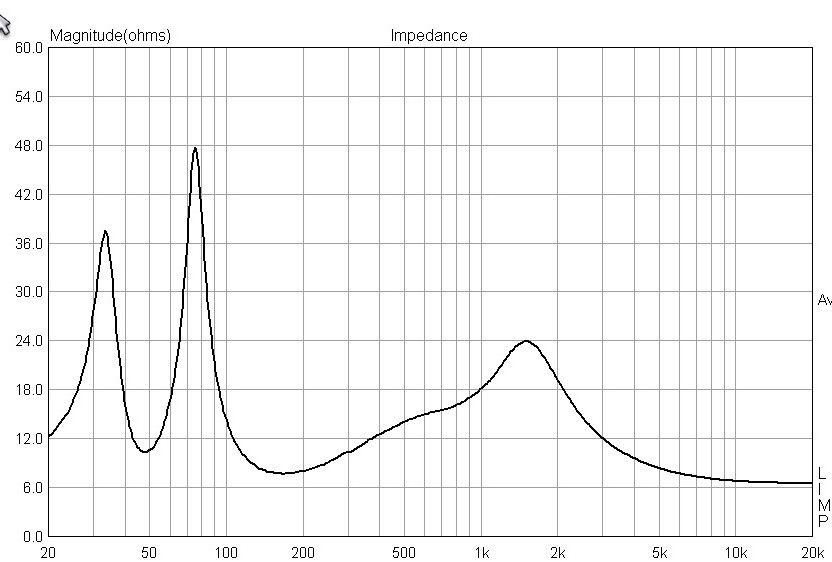

ИЧХ

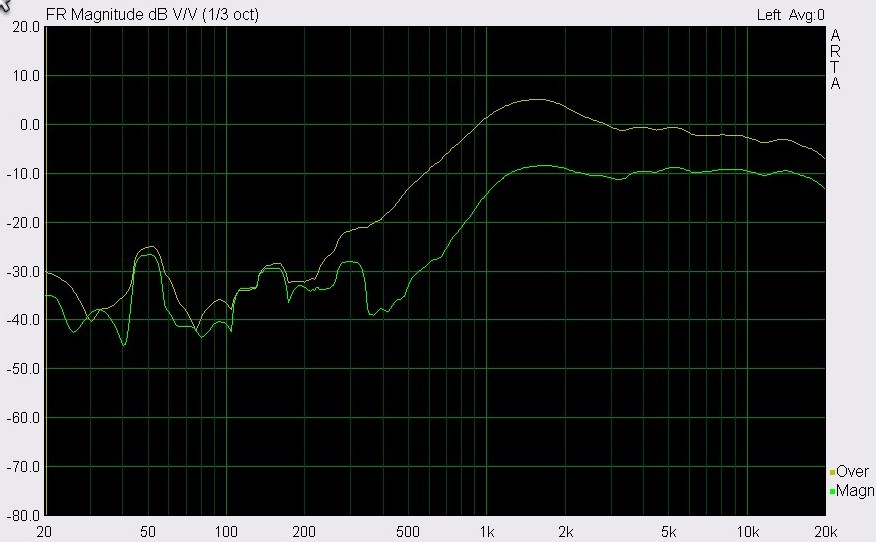

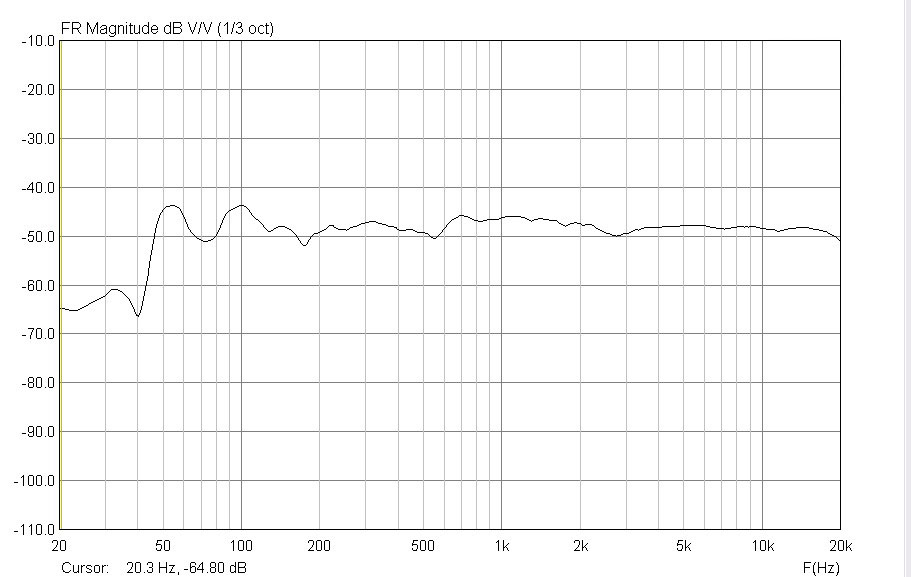

АЧХ головки В1354.8 в корпусе по оси головки без и с разделительным фильтром.
АЧХ головки Т290.1.8 в корпусе по оси головки без и с разделительным фильтром.

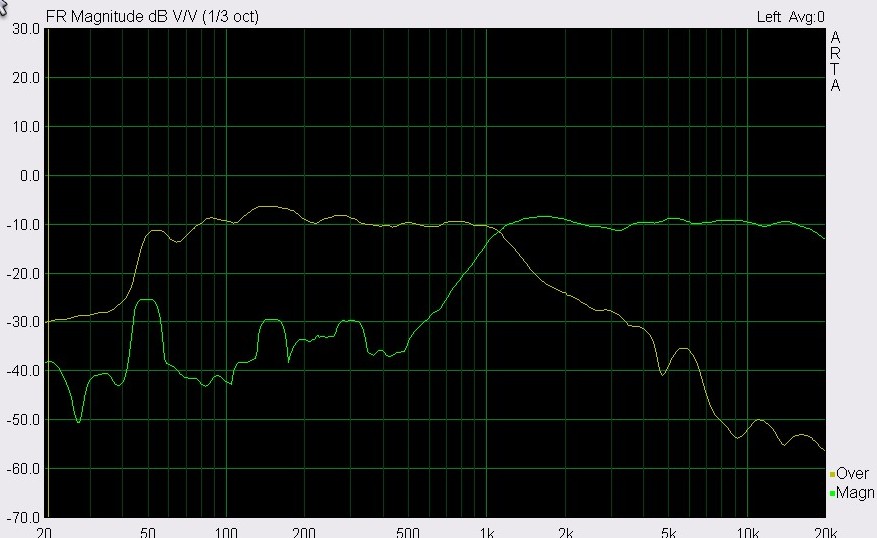

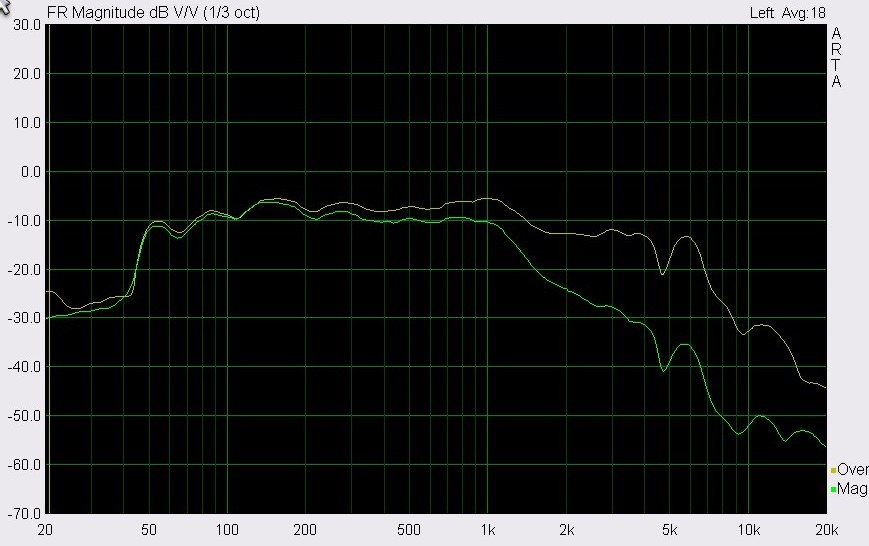

АЧХ головок в корпусе по оси ВЧ головки с разделительным фильтром.

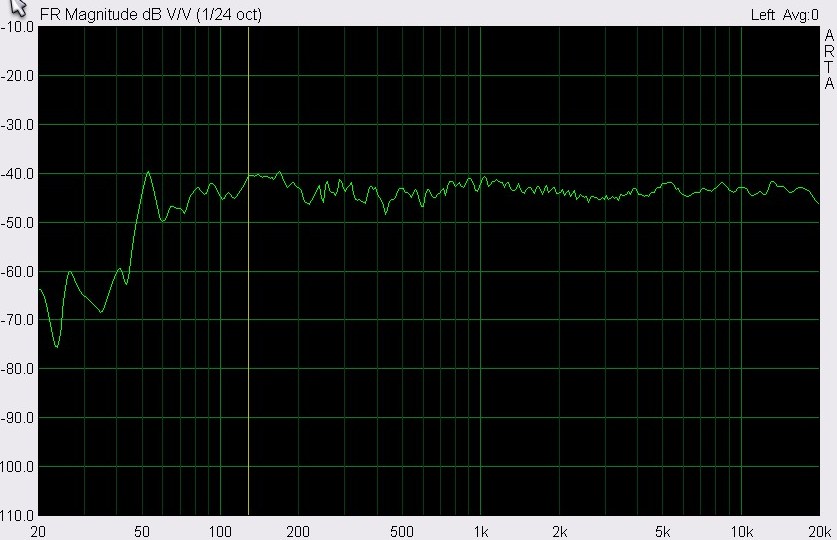

Результат

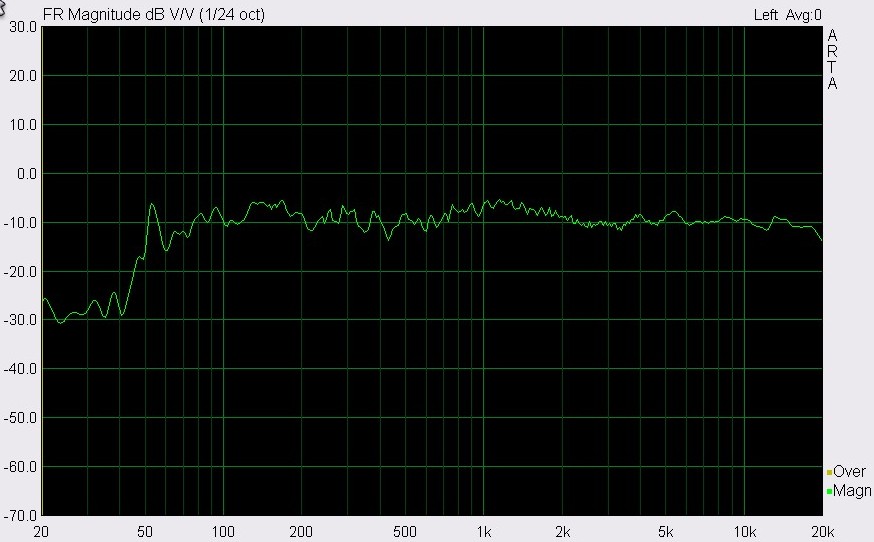

1,/24 октавы

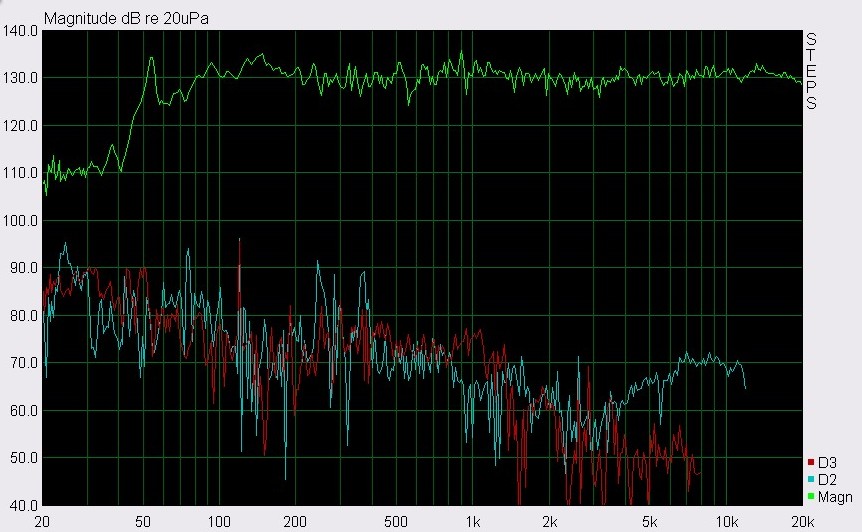

Искажения при 2,83 Вольт/0,8 м. В условиях промышленного помещения.

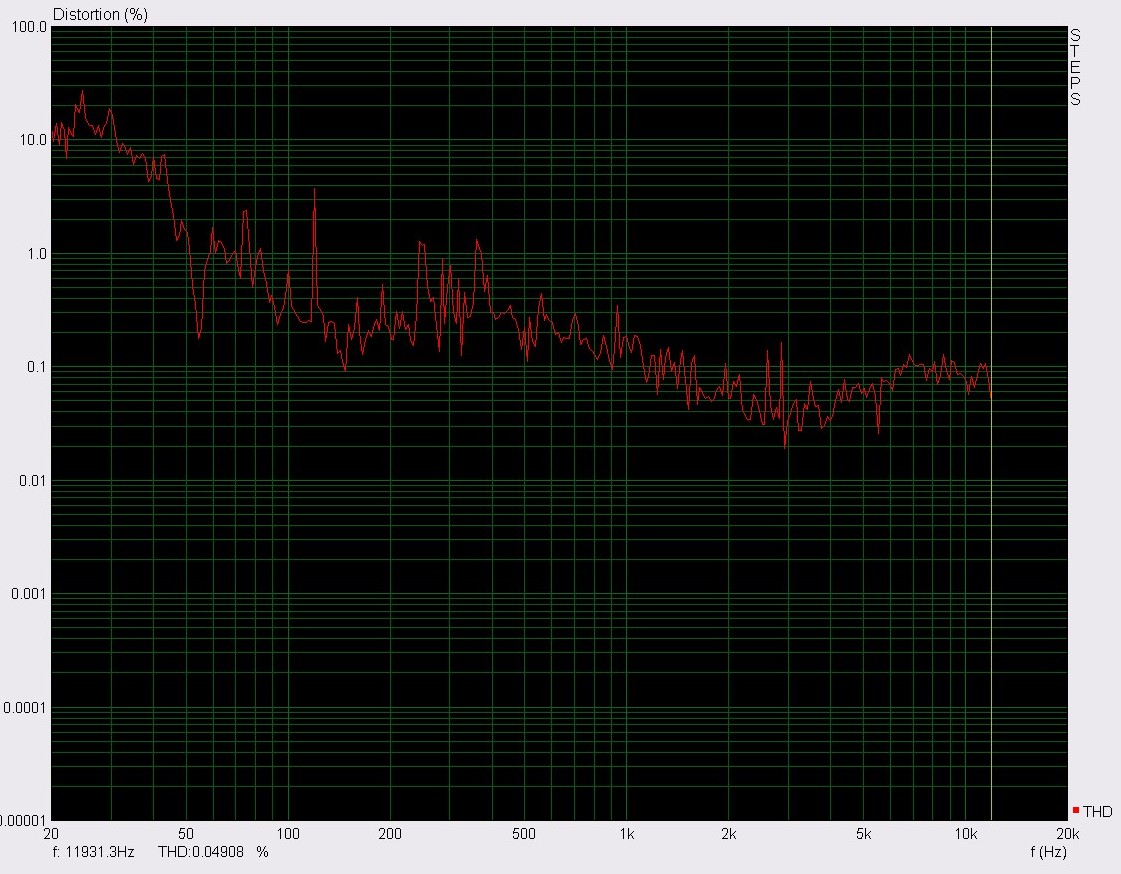

2-й и 3-й порядок искажений.
Видеоролик с результирующим измерением.

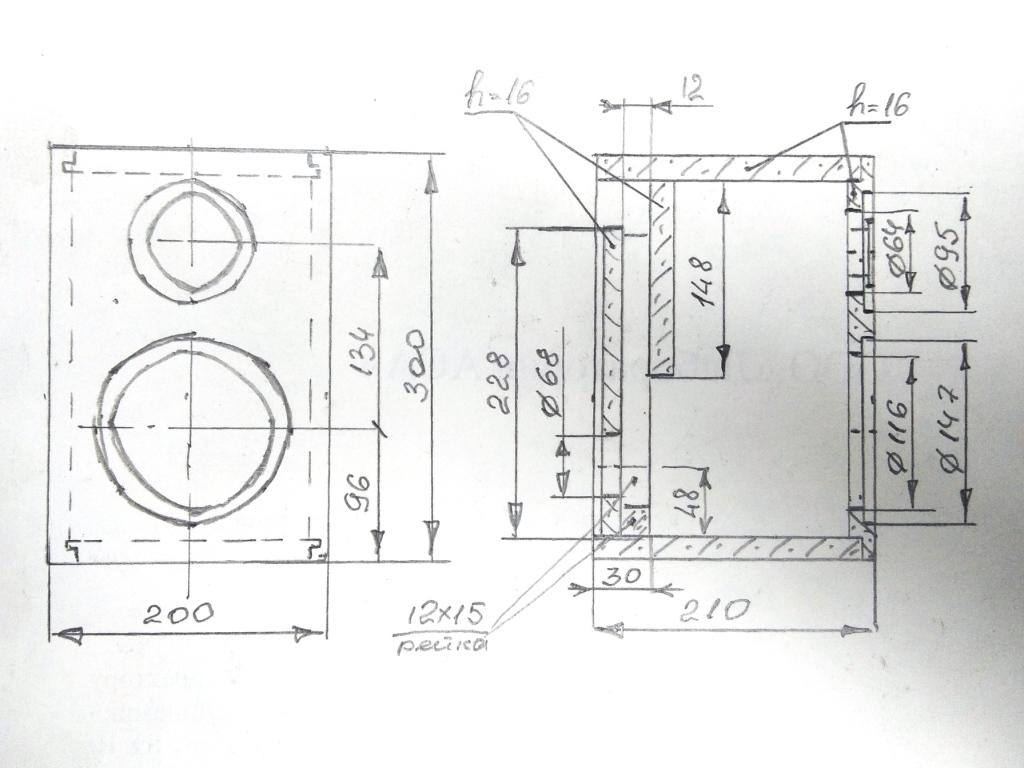

Корпус АС изготовлен из ДСП толщиной 16 мм. В прямоугольном корпусе установоена перегородка длиной 148 мм. Затем установлены три рейки 12*15 которые задают ширину фазоинвертора, затем устанавливается задняя стенка длиной 228 мм которая и формирует длину фазоинвертора.
Путём добавления корректирующего режектора в цепь ВЧ излучателя можно увеличить акустическую крутизну фильтра на частоте разделения полос и уменьшить общую неравномерность АЧХ системы.
